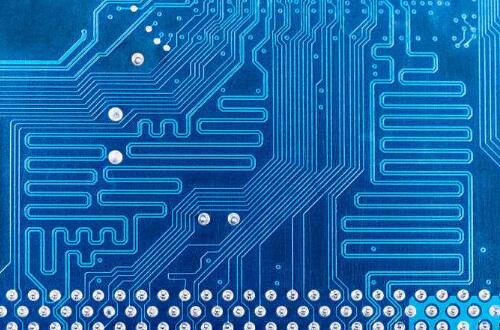

郑州慧亮电子有限公司近年来，随着电子工业的快速发展，电路板的使用越来越广泛，电路板的走线错综复杂，那么如何看电路板的走线呢？下面高新区电子产品代加工厂慧亮技术员为您详细介绍看电路板走线的方法。
看电路板走线的方法：
1、直观入手，选好入口
也就是说，先看电路边缘处最直观、易识读的元器件和电路，作为读图的入口。由这些外围易认件沿信号线向内（可能与信号流向反方向）可以找到一批电路或集成块。
2、打开缺口，联系前后
任何一种电路图内部都有些识读的薄弱环节。各部分电路的繁简、难易程度总有些不同，或者某些元器件的图形、符号不同于一般元器件，这些地方都是读图的内部薄弱环节，是易读环节，它们可作为看图的内部突破口。可以选择这些地方作为读图的突破口，打开缺口后，可迅速向前、后、左、右联系，并与第一步方法相配合，可以识读许多电路。
3、难点分析，放在最后
经过以上两步识读过程，电路图的大部分内容可以看懂。但是，还会余下局部电路尚未看懂或不太懂。第三步可专门用来围歼难点。这是看图的难点部分，也是看图的最后一步。读者可通过各种方法或手段突破难点电路。
在实用电路图上，难于看懂的地方经常表现在两个地方，一个是某些集成电路内部的信号流通处理过程，由于这些内容看不懂，因而其外接引出脚功能无法理解；另一个是某些外围分立元件电路，不了解设置该电路的目的意义，不知道信号处理过程。对于这些难点电路，依据整机方框图，根据各个部分电路的功能和相互联系，通过逻辑分析，试探功能与信号流程等分析方法，总可以看懂这些难点电路。
以上就是“如何看电路板的走线”的相关介绍了，电路图上可供识读和利用的信息非常多，只要综合、分析、研究，必能看懂全图。
